BLUETECHNIX

Blackfin SoM-Development Boards

DEV-BF5XXDA-LITE
Standard
製品番号: 100-2345-5

Debug Agentと統合されたDEV-BF5xxDA-Lite Development Board は、 Bluetechnix　のコアモジュールに基づくBlackfinの評価とプログラミングのためにデザインされています。Debug Agent は、USBに基づいたデバッグインターフェースで、Blackfin Core Moduleの評価とプログラミングを可能にします。本製品は、専用コネクターや拡大コネクターに全てのインターフェースを提供します。拡大ボートは Development Board の上部に追加のインターフェース接続することができます。全てのBlackfin Core Modules　は相互性を有するコネクターを持ち、相互に交換可能です。

  • 　
  • dev-bf5xxda-lite som top 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 top 3200x2000 300dpi.png 270x178 q95 crop
  • dev-bf5xxda-lite v51 bottom 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 side 1 3200 2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 side 2 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 side 3200x2000 300dpi.png 127x84 q95 crop

特徴


オペレーティングシステム BLACKSheep® OS, uClinux
Bootloader

BLACKsheep Boot Loader
CPU
CPU 2 x up to 500 MHz BF609
一般情報
サイズ 200 x 120 mm
コネクター

2 x 100 pin 0.5 pitch for eCM-BF609
INN 1.5 から 2 A
ISM Support 2 x
温度範囲 70度まで
温度センサー

1 x
VIN 12 VDC

インターフェース
デバックインターフェース 1 x JTAG
コミュニケーション

1 x ETH (10/100 Mbit/s), 1 x USB 2.0 (OTG), 1 x RS232, 1 x RS485, 1 x CAN, 1 x USB - UART Converter
オーディオ 1 x Audio (Headphones, Microphone, Line In/Out)
ビデオ 2 x LVDS (1 x 24 bit incl. touch 1 x 18 bit), 1 x HDMI, 2 x BLT ISM (14 bit Camera Interface)
I/O

1 x Battery Slot

コントロール

 2 x Link Port







概要

概要

SoM eCM-BF609 included
Carrier Board eDEV-BF6xx included
HDMI
2 x LVDS
2 x BLT-ISM-Connector
Audio
CAN
Solder pads
Link Port



典型的な適用例
　機械視野、ロボット、物体カウント、マップビルディング、ロボットナビゲーション、安全アクセスコントロール、高速デベロップメントキット、自動化とコントロールシステム、航空と防衛、セキュリティとアラームシステム、テストとメジャメント,パラレルデジタルシグナル処理



パッケージ内容物

eCM-BF609 Industrial (100-1218-1)
eDEV-BF6xx
電源
Ethernet Cable
USB Cable



 デバッガー

ADI USB Emulator-100B, JTAG



関連商品



ISM-AR0132AT-Color
ISM-AR0132AT-RCCC
ISM-MT9P031-Mono



Blackfin SoM-Development Boards

DEV-BF5XXDA-LITE
Standard
製品番号: 100-2345-5

Debug Agentと統合されたDEV-BF5xxDA-Lite Development Board は、 Bluetechnix　のコアモジュールに基づくBlackfinの評価とプログラミングのためにデザインされています。
Debug Agent は、USBに基づいたデバッグインターフェースで、Blackfin Core Moduleの評価とプログラミングを可能にします。本製品は、専用コネクターや拡大コネクターに全てのインターフェースを提供します。拡大ボートは Development Board の上部に追加のインターフェース接続することができます。全てのBlackfin Core Modules　は相互性を有するコネクターを持ち、相互に交換可能です。

  • 　
  • dev-bf5xxda-lite som top 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 top 3200x2000 300dpi.png 270x178 q95 crop
  • dev-bf5xxda-lite v51 bottom 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 side 1 3200 2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 side 2 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf5xxda-lite v51 side 3200x2000 300dpi.png 127x84 q95 crop

特徴


オペレーティングシステム BLACKSheep® OS, uClinux
一般情報
サイズ 75×75mm
コネクター

2 x 60 pin 0.6 pitch for Core Modules

2 x for Extender Boards
温度範囲 70度まで
VIN 6から16
インターフェース
デバックインターフェース 1 x On-board Debug Agent (USB JTAG), 1 x JTAG
コミュニケーション

1 x ETH, 1 x USB 2.0, 1 x CAN, 1 x USB - UART Converter
メモリー 1 x SD-card slot







概要

概要

On-board Debug Agent (USB JTAG)
USB-to-UART
Ethernet
USB 2.0 connector
SD-Card socket
JTAG Connector



典型的な適用例
　ロボット、高速デベロップメントキット、自動化とコントロールシステム、テストとメジャメント,パラレルデジタルシグナル処理



パッケージ内容物

DEV-BF5xx-DA-lite
電源
Ethernet Cable
USB Cable



 デバッガー

JTAG, On-board Debug Agent (USB JTAG)



デベロップメントボード

TCM-BF537-C-I-Q25S32F8
CM-BF561-C-C-Q25S64F8
TCM-BF518-C-C-Q25S32F2
CM-BF533-C-I-Q25S32F2
CM-BF537-C-I-Q25S32F4
CM-BF527-C-C-Q50S64F8



関連商品



EXT-BF5xx-EXP
EXT-BF5xx-VIDEO
EXT-BF5xx-CAM
EXT-BF5xx-USB-ETH2
EXT-BF5xx-AUDIO
EXT-BF5xx-AD-DA
EXT-BF5xx-EXP-T





Blackfin SoM　CM-BF527

  •

    2D Smart Cameras
    CM-BF527
    Standard
    製品番号: 100-1254-2



    CM-BF527 はパフォーマンスと機能性のために最適化された製品です。このモジュールは、プロセッサー、RAM、フラッシュ、外付け周辺制御機器、電源を31.5 x 36.5 mmのサイズに統合したものです。Analogデバイスの高性能ADSP-BF537に基づいています。本製品は、商業用にデザインされたものです。幅16ビットのSDRAMを通して最大64バイトの SDRAMにアクセスし、8メガバイトのオンボードNOR-flashを内蔵しています。プロセッサーはビルトインのUSB-OTG 2.0 unitを特徴とし、オンボードのphysical Ethernet transceiverを持っています。

  • cm-bf527 v22 top 3200x2000 300dpi.png 270x178 q95 crop

特徴


オペレーティングシステム BLACKSheep® OS, uClinux
Bootloader BLACKsheep Boot Loader
CPU
CPU ADSP BF527
Clock 最高600 MHz
Crystal 25 MHz
一般情報
サイズ 31.5 x 36.5 mm
コネクター 2 x 60 pin 0.6mm pitch
電源 3.3 VDC Single supply
温度範囲 最高70度
重さ 5g
メモリー
Flash

8 メガバイト SPI NOR
RAM

64メガバイト SD-RAM
インターフェース
コミュニケーション 1 x ETH (10/100 Mbit/s), 1 x USB 2.0 (OTG), 1 x PPI (16 bit), 1 x SPI, 1 x I²C, 2 x UART, 2 x SPORT






概要

概要

ADSP BF527 Dual Core DSP
64 メガバイト SD RAM
8 メガバイト Flash

Ethernet physical and USB2.0 OTG on-board
温度範囲　0度から70度



典型的な適用例

オートメーションとコントロールシステム、モバイルコミュニケーション、スマートモバイル装置、航空と防衛、セキュリティとアラームシステム、テストとメジャメント
　　

パッケージ内容物

CM-BF527



 追加情報

Single 3.3V Supply Voltage
On-Board core voltage regulator
Low voltage reset circuit
NAND Flash Interface



デベロップメントボード

DEV-BF5xxDA-Lite



関連商品



EXT-BF5xx-EXP
EXT-BF5xx-VIDEO
EXT-BF5xx-CAM
EXT-BF5xx-USB-ETH2
EXT-BF5xx-AUDIO
EXT-BF5xx-AD-DA
EXT-BF5xx-EXP-TR

Blackfin SoM-Development Boards

  • DEV-BF548DA-LITE

    Standard

    製品番号: 100-2349-1

  •

    EXT-BF5xx-EXP は、 DEV-BF5xxDA-Liteに最適の実験的な拡大ボードです。
    この積み重ね可能なボードはBlackfinに基づいたコアモジュールやの測定やお手持ちのハードウェアをデベロップメントボードへ接続するために使用できます。全ての接続ピンは半田パットにつながっています。加えて、コネクターとオンボードの RS232シリアル変換機があります。



    　
  • dev-bf548da-lite som top 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf548da-lite v12 side 2 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf548da-lite v12 side 3 3200x2000 300dpi.png 127x84 q95 crop
  • dev-bf548da-lite v12 side 3200x2000 300dpi.png 127x84 q95 crop

特徴


オペレーティングシステム BLACKSheep® OS, uClinux
一般情報
サイズ 100×100mm
コネクター 2 x 100 pin for CM-BF548、3 x for Extender Boards
温度範囲 70度まで
VIN 6から16
インターフェース
デバックインターフェース 1 x On-board Debug Agent (USB JTAG), 1 x JTAG
コミュニケーション

1 x ETH, 1 x USB 2.0, 1 x CAN, 1 x USB - UART Converter
メモリー 1 x SD-card slot







概要

概要

On-board Debug Agent (USB JTAG)
CM-BF548 connector
USB-to-UART
Ethernet
USB 2.0
SD-Card socket
JTAG connector



典型的な適用例
　ロボット、高速デベロップメントキット、自動化とコントロールシステム、セキュリティーと警報システム、健康器材と装置、テストとメジャメント



パッケージ内容物

DEV-BF548-DA-lite
電源
Ethernet Cable
USB Cable



 デバッガー

JTAG, On-board Debug Agent (USB JTAG)



デベロップメントボード

CM-BF548-C-C-Q25S64F8



関連商品

 EXT-BF5xx-AD-DA

EXT-BF548-EXP



Blackfin SoM　CM-BF537

  • CM-BF537

    Standard

    製品番号: 100-1229-3

    このモジュールは、プロセッサー、RAM、フラッシュ、外付け周辺制御機器と電源を31.5 x 36.5 mmのサイズに統合したものです。Analogデバイスの高性能 ADSP-BF537に基づいています。本製品は、商業・産業用の温度範囲で使用可能です。幅16ビットの DDR-RAM busを通して、最大64 メガバイトの DDR SDRAMにアクセスし、4メガバイトのオンボード NOR-flashを内蔵し、CAN インターフェースを提供します。加えて、オンボードの physical Ethernet transceiver (10/100 Mbit)を内蔵しています。

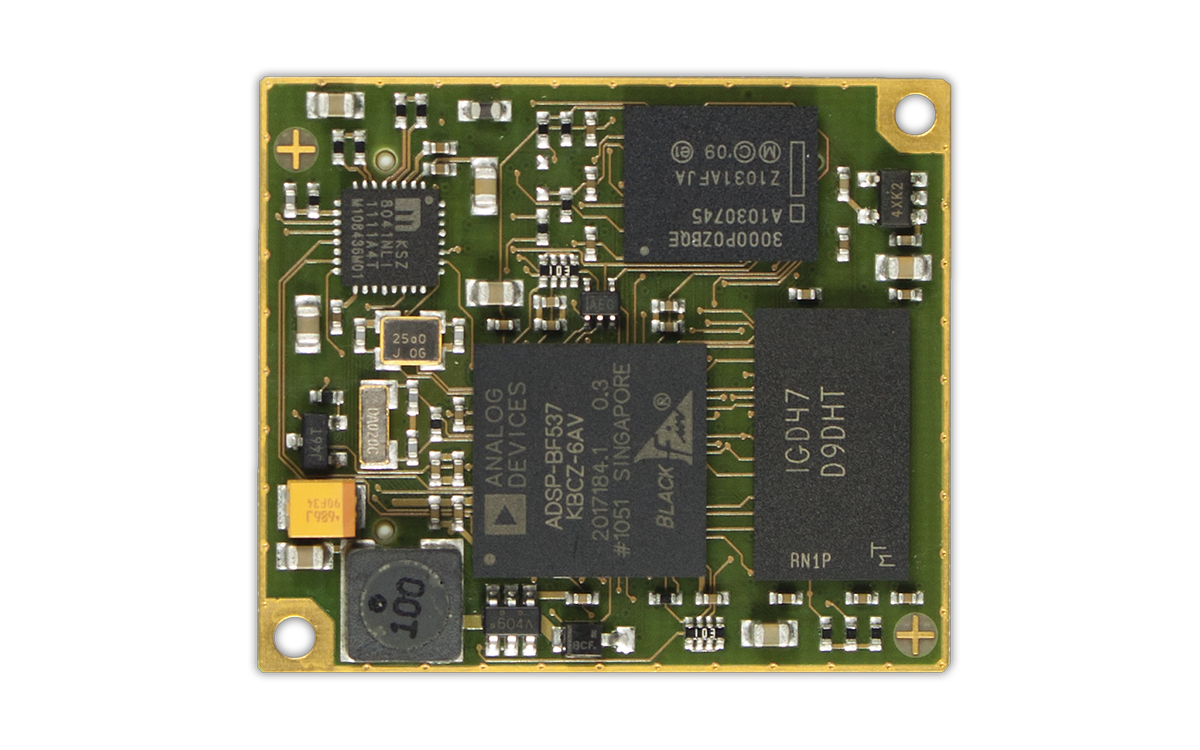

  • cm-bf537 v32 top 3200x2000 300dpi.png 1200x750 q95 crop

特徴


オペレーティングシステム BLACKSheep® OS, uClinux
Bootloader BLACKsheep Boot Loader
CPU
CPU ADSP BF537
Clock 最高600 MHz
Crystal 25 MHz
一般情報
サイズ 31 x 36 mm
コネクター 2 x 60 pin 0.6mm pitch
電源 3.3 VDC Single supply
温度範囲 -40度から85度
重さ 5g
メモリー
Flash

4 メガバイト SPI NOR
RAM

32メガバイト SD-RAM
インターフェース
コミュニケーション 1 x ETH (10/100 Mbit/s), 1 x PPI (16 bit), 1 x SPI, 1 x I²C, 2 x UART, 1 x CAN, 2 x SPORT






概要

概要

ADSP BF537 Dual Core DSP
32 メガバイト SD RAM
4 メガバイト Flash

Ethernet physical on-board
温度範囲　-40度から 85度

典型的な適用例

スマートモバイルデバイス、ロボット、航空と防衛、健康機材と装置、オートメーションとコントロールシステム
　　

パッケージ内容物

CM-BF537 Industrial



 追加情報

On-Board core voltage regulator
Low voltage reset circuit
Single 3.3V supply



デベロップメントボード

DEV-BF5xxDA-Lite



関連商品

EXT-BF5xx-EXP
EXT-BF5xx-VIDEO
EXT-BF5xx-CAM
EXT-BF5xx-USB-ETH2
EXT-BF5xx-AUDIO
EXT-BF5xx-AD-DA

バリアント


CM-BF537-C-C-Q25S32F4
Commercial Variant 32 SD

最高温度70 °C

CM-BF537-C-C-Q25S64F4
Commercial Variant 64 SD
RAM 64 MByte

最高温度 70 °C

CM-BF537-C-I-Q25S64F8
Industrial Variant F8 64 SD
Flash 8 MByte
RAM 64 MByte
