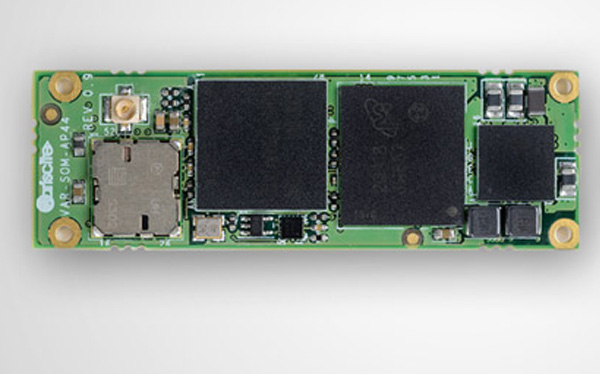

POC-DART-OMAP4460-V(DART-4460)

MENU

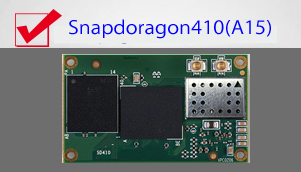

・POC-DART-SD410

DART-SD410-top

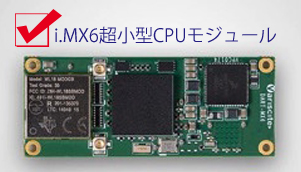

・POC-DART-MX6

DART-MX6 freescale

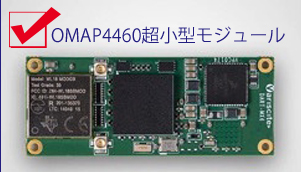

・POC-DART-OMAP4460-V

DART-MX6 TI


・POC-MXM-APQ8064-V

VAR-SOM-SD600 Snapdragon-APQ8064-top


・POC-DIMM-OMAP5432-V

POC-DIMM-OM54 top


・POC-DIMM-OMAP4460-V

POC-DIMM-OM4660-V top


・POC-DIMM-i.MX6-V

POC-DIMM-iMX6-V top


・POC-DIMM-OMAP3730-V

POC-DIMM-OM3730-V top


・POC-DIMM-AM3517-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3354-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3530-V

POC-DIMM-OM3530-V top

  • 差し込みソケット型小型CPUモジュール
  • TI製 i.MX6(ARM Cortex-A9)搭載ソロ・デュアル・クアッド対応
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • MIPICSI-2カメラサポート
  • 静電容量 式タッチLCDスクリーン
  • Linux, Android, Windows EmbddedCompact7対応

POC-DART-OMAP4460-V仕様

CPU
CPU名 テキサス·インスツルメンツOMAP4460
CPUタイプ Cortex™-A9 MPCoreを™
CPUコア X2
CPUクロック(最大) 1.5 GHz
メモリ
RAM 512 - 1024 MB LP-DDR2
フラッシュ eMMC(最大8GB)
マルチメディア
2D/3Dグラフィックスアクセラレーション PowerVR SGX540(2D​​と3Dのアクセラ)
ビデオエンコード/デコード 1080p30(H.264エンコード/デコード)
カメラインタフェース 2倍CSI、1X CPI
表示
HDMI 1.3A 1920×1080
RGB 1400 x 1050 24ビット
DSI 1400 x 1050 24ビット
抵抗膜方式タッチパネル N / A
ネットワーキング
無線LAN 802.11 b / g/ n
ブルートゥース 4.0
オーディオ
ヘッドフォンドライバ はい
マイク デジタル
デジタル·オーディオ·シリアル·インタフェース S / PDIF
イン/アウトライン はい
接続性
SD / MMC X2
USBホスト/デバイス 1xUSB 2.0ホスト、1×OTG
UART X3、最大3.6Mbps
I2C X2
SPI X2
ワンワイヤー 1ワイヤ/ HDQ
RTC CPUモジュール内
Extrenalバス GPMC
OSサポート
リナックス はい
アンドロイド はい
機械的仕様
外形寸法(幅×長さ×高さ) 17mm×52mm×3.74mm
電子仕様
電源電圧 3.3~4.5 V
デジタルI / O電圧 1.8 V
環境仕様
コマーシャル温度(0〜70°C) はい
インダストリアル温度(-40〜85°C) はい

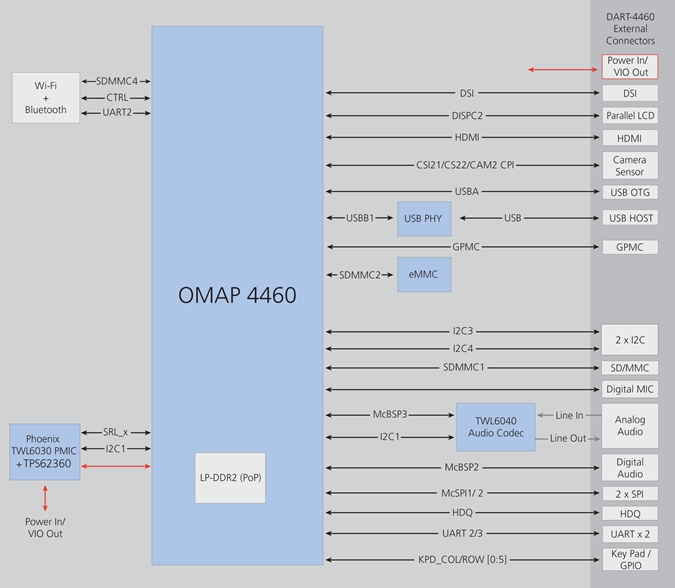

POC-DART-4460-Vブロック図

CPUモジュールとキャリアボードの組み合わせの図となります。

DART44 BD Site

POC-DART-OMAP4460-Vキャリアボード

POC-DART-OMAP4460-V関連モジュール
